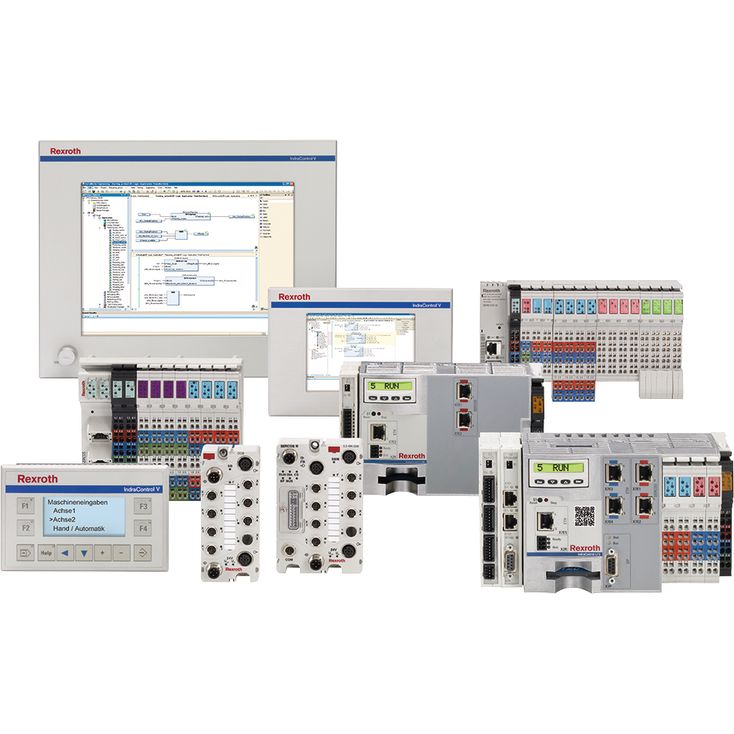

高性能PLC 系統 ILC（擴展邏輯控制器）可通過 PLC、運動控制、擴展控制硬件和基于以太網的實時通信實現高效自動化，并確保高動態流程，以提高生產率。
立即咨詢
| 類型 | CML25 | CML45 | CML75 | ||
| 運行時系統 | 集成運動控制系統 | ● | ● | ● | |
| 多任務處理 | ● | ● | ● | ||
| 數據管理 | 代碼、數據、剩余數據、用戶數據 | ● | ● | ● | |
| 保留 | 啟動項目 | ● | ● | ● | |
| 作為壓縮歸檔文件的可編程邏輯控制器項目 | ● | ● | ● | ||
| 內存和移動存儲器中的用戶數據 | ● | ● | ● | ||
| 支持 | 功能模塊 | 2 | 4 | 4 | |
| 系統事件 | ● | ● | ● | ||
| 探頭 | ● | ● | ● | ||
| 用戶內存 | 總計：代碼、數據 | MB | 12 | 24 | 36 |
| 剩余內存 | 總計：系統、用戶 | kB | 256 | 256 | 256 |
| 板載診斷和設置 | |||||
| 狀態顯示（boot、Sercos、測試） | 顯示器 | ● | ● | ● | |
| 錯誤、警告、信息、系統復位 | ● | ● | ● | ||
| 以太網設置（IP 地址） | ● | ● | ● | ||
| 電壓檢測、監視器 | ● | ● | ● | ||
| 繼電器輸出準備就緒 | ● | ● | ● | ||
| 維修工具 IMST | ○ | ○ | ○ | ||
| 機載通訊接口 | |||||
| Sercos III | 自動化總線 | ○ | ○ | ○ | |
| PROFIBUS | 主機 | ○ | ● | ● | |
| 從機 | ○ | ● | ● | ||
| PROFINET IO | 控制器（主） | ○ | ● | ● | |
| 設備（從） | ○ | ● | ● | ||
| EtherNet/IP | 掃描器（主） | ▼ | ● | ● | |
| 適配器（從） | ○ | ● | ● | ||
| 以太網 TCP/IP 協議 | ● | ● | ● | ||
| 控制組 | Ethernet TCP/UDP/IP | ● | ● | ● | |
| 功能模塊 | |||||
| 數量 | 2 | 4 | 4 | ||
| Realtime-Ethernet/PROFIBUS | ○ | ○ | ○ | ||
| 可編程限位開關 | ○ | ○ | ○ | ||
| 快速輸入/輸出 | ○ | ○ | ○ | ||
| HMI | |||||
| VCH | Ethernet TCP/IP, OPC | ○ | ○ | ○ | |
| VEP | Ethernet TCP/IP, OPC | ○ | ○ | ○ | |
| VPP, VPB | Ethernet TCP/IP, OPC | ○ | ○ | ○ | |
| 輸入/輸出 | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| 板載 | |||||
| 快速數字輸入 | 中斷能力，標準 50 μs | 0 | 8 | 8 | |
| 快速數字輸出 | 0.5 A，類型 500 μs | 0 | 8 | 8 | |
| 局部 | |||||
| 快速數字輸入（功能模塊 FAST I/O） | 中斷能力，類型 40 μs | ○ | ○ | ○ | |
| 快速數字輸出（功能模塊 FAST I/O） | 0.5 A，類型 70 μs | ○ | ○ | ○ | |
| Inline（數字、模擬、繼電器、技術） | 64 字節， 512 I/O | ○ | ○ | ○ | |
| 通過 Inline (IP20) 分散控制 | |||||
| Sercos III | 主板技術/功能模塊 | ○ | ○ | ○ | |
| PROFIBUS | 主板技術/功能模塊 | ○ | ○ | ○ | |
| 通過 Fieldline (IP67) 分散控制 | |||||
| PROFIBUS | 主板技術/功能模塊 | ○ | ○ | ○ | |
| 通過 S67 (IP67) 分散控制 | |||||
| Sercos III | 主板技術/功能模塊 | ○ | ○ | ○ | |
| PROFIBUS | 主板技術/功能模塊 | ○ | ○ | ○ | |
| 邏輯控制 | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| PLC 運行時系統 | |||||
| Logic 2G 內核 | 依據 IEC 61131-3（含補充說明） | ● | ● | ● | |
| 項目組織 | 符合IEC 61131-3 | ● | ● | ● | |
| 加載和擴展 IEC-61131-3 應用 | ● | ● | ● | ||
| 任務管理 | |||||
| 任務可自由配置（優先級 0-20） | 循環、自由運行，事件受控，外部事件受控 | 10 | 20 | 20 | |
| 輸入/輸出過程圖像的同步處理 | ● | ● | ● | ||
| I/O 過程映像的 Sercos III 同步處理 | ● | ● | ● | ||
| PLC 周期時間 | 與系統循環同步 | ms | ≥ 1 | ≥ 1 | ≥ 1 |
| 運動周期時間 | 命令值生成器 | ms | ≥ 2 | ≥ 1 | ≥ 0.5 |
| PLC 處理時間 | |||||
| 1000 個指令的典型處理時間 | 命令混合（實時、整數、Boolean 等） | μs | 35 | 30 | 5 |
| Boolean 運算 | μs | 20 | 30 | 5 | |
| 文字運行 | μs | 20 | 30 | 5 | |
| 驅動系統 | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| 電軸 | |||||
| IndraDrive | 含固件MPE/MPB/MPC的 ECONOMY、BASIC 和 ADVANCED | ● | ● | ● | |
| IndraDrive Cs | 含固件MPE/MPB/MPC的 ECONOMY、BASIC 和 ADVANCED | ● | ● | ● | |
| EcoDrive Cs | ● | ● | ● | ||
| Sercos Pack-Profile | ● | ● | ● | ||
| 控制通訊方式 | Sercos III | ● | ● | ● | |
| Sercos III - 周期時間 | 與Sercos 循環同步 | ms | ≥ 1 | ≥ 0.5 | ≥ 0.25 |
| 運動控制 | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| 驅動軸數 | 實際、虛擬、編碼器、組 | 16 | 32 | 64 | |
| - | - | - | |||
| - | - | - | |||
| - | - | - | |||
| 同步（ELS – 電子總軸） | 虛擬軸（虛擬主軸） | ● | ● | ● | |
| 編碼器軸（實際主軸） | ● | ● | ● | ||
| 實際軸（伺服驅動器） | ● | ● | ● | ||
| 動態同步 | ● | ● | ● | ||
| 主軸級聯 | ● | ● | ● | ||
| 定位 | 單軸 | ● | ● | ● | |
| 電子傳輸 | ● | ● | ● | ||
| 電子凸輪 | 支持點列表（驅動器中， 1024 個支持點） | 4 | 4 | 4 | |
| 電子運動軌跡（控制器中，運動軌跡 16 個分段） | 2 | 2 | 2 | ||
| FlexProfile（在控制中，基于主設備/時間的移動軌跡， 16 分段） | 4 | 4 | 4 | ||
| 符合 PLCopen的運動命令（選擇） | MC_MoveAbsolute | ● | ● | ● | |
| MC_MoveRelative | ● | ● | ● | ||
| MC_MoveVelocity | ● | ● | ● | ||
| MC_Home | ● | ● | ● | ||
| MC_CamIn, MC_CamOut | ● | ● | ● | ||
| MC_GearIn, MC_GearOut | ● | ● | ● | ||
| 擴展的運動命令（選擇） | MB_ReadListParameter | ● | ● | ● | |
| MB_WriteListParameter | ● | ● | ● | ||
| MB_GearInPos | ● | ● | ● | ||
| MB_PhasingSlave | ● | ● | ● | ||
| MB_ClearAxisError | ● | ● | ● | ||
| MB_ClearSystemError | ● | ● | ● | ||
| 擴展系統功能（選擇） | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| 可編程限位開關 | ● | ● | ● | ||
| PID 控制器 | ● | ● | ● | ||
| 溫度控制器 | ● | ● | ● | ||
| 診斷 | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| 診斷（狀態、警告、錯誤） | 功能模塊（軟件） | ● | ● | ● | |
| 參數訪問診斷內存（軟件） | ● | ● | ● | ||
| 通過顯示屏（控制硬件）本地化 | ● | ● | ● | ||
| 軸監測 （如：功率、編碼器、極限值） | ● | ● | ● | ||
| 診斷存儲器（64 kB， 999 條消息） | ● | ● | ● | ||
| 適用于 IEC 應用的調試顯示器 | ● | ● | ● | ||
| 工程和操作 | |||||
| 類型 | CML25 | CML45 | CML75 | ||
| IndraWorks | ○ | ○ | ○ | ||
| 維修工具 IMST | ○ | ○ | ○ | ||
